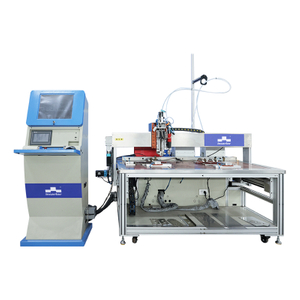

Конфигурация оборудования для сварки с ЧПУ
Автоматическое устройство кормления ногтей
Механизм кормления ногтей разделен на два типа: тип вибрационной пластины и тип ролика. Стандартная конфигурация - тип ролика.
Вибрационная пластина подходит для специальных винтов, а тип ролика подходит для обычных винтов
♢ Автоматическое устройство для кормления ногтей состоит из механизма кормления ногтей + пневматического кормления + автоматического сварка.
♢ Он может реализовать автоматическое кормление и сварку ногтей, с высокой надежностью кормления ногтей, автоматическим обнаружением наличия ногтей и повышением эффективности и надежности системы.
♢ Выделенный механизм кормления ногтей имеет характеристики большой нагрузки, низкого шума, экономии энергии и снижения потребления.
♢ Технические характеристики кормления ногтей составляют M3-M8 (может быть настроено нестандартное).
Отдел механизма сварки
Сварка прямой корма
Машина имеет простую структуру и быструю вставку ногтей и скорость выброса. Он идеально подходит для сварки из нержавеющей стали и стальных пластин с холодным путем, но не подходит для долгосрочной сварки оцинкованных материалов. Прямое кормление сварочного пистолета может привести к слабым сварным швам и плохим связям, а без автоматического штифта может повлиять долговечность и качество сварки держателя оружия.
Сварка сварка
Как правило, клиентам рекомендуется использовать наклонную пистолетную головку для ногтей. По сравнению с прямым сварочным пистолетом, сварка на косо-кормление имеет более разумный и простой конструктивный дизайн, более длительный срок службы, лучший эффект сварки, всеобъемлющие функции, стабильную сварку и длительный срок службы головки оружия.
Сварное пистолет наклонного пищи разработан с помощью автоматического эжектора, который может быть подходит для различных материалов, особенно для некоторых специальных материалов (оцинкованный лист). При том же значении напряжения сварка эффекта сварки наклонного пищи значительно лучше, чем у прямой сварки.
Технические параметры
Контролируемая номера оси | 3 |
X максимальная скорость движения оси | 60 м/мин |
Y максимальная скорость оси y | 55 м/мин |
Диаметр шпильки/мм | M3-M8 (может быть настроен больше) |
Длина шпильки/мм | Ручная регулировка. Ручной диапазон регулировки 10-35 мм (кормление ногтей типа вибрационной пластины) (Можно настроить автоматическую регулировку длины шпильки) может быть настраивана дольше |
Метод кормления ногтей | Автоматическое кормление ногтей |
Скорость сварки | 20-35 штук/минута |
Источник газа | Объем газа 0,3 м³/мин |
Давление 0,6 МПа |
Рабочий источник питания | 380 В/50 Гц |
