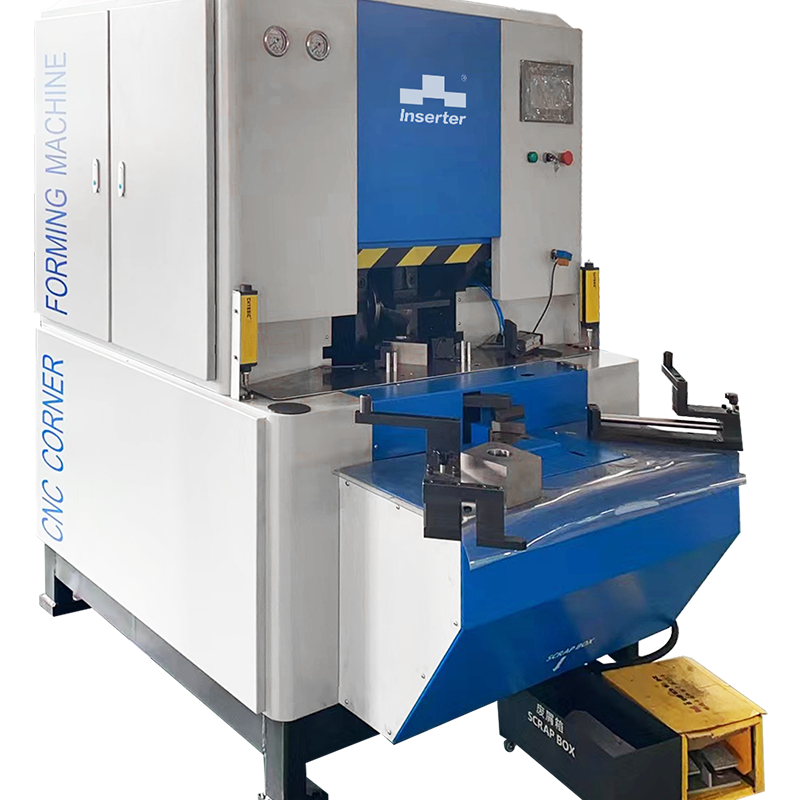

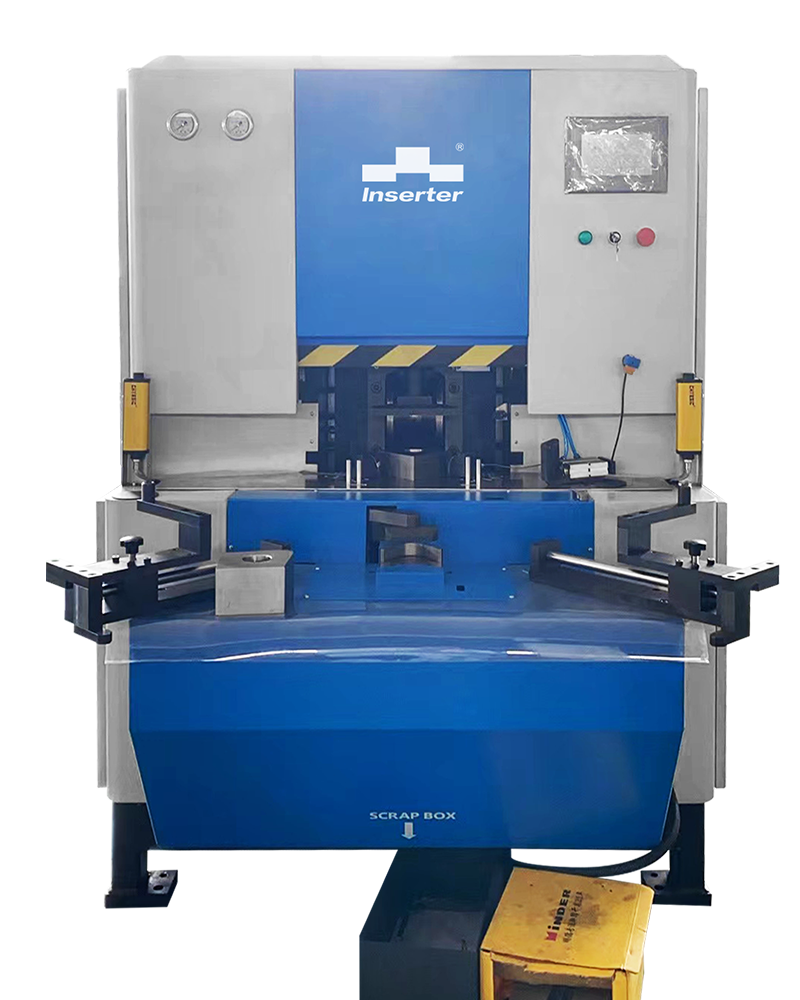

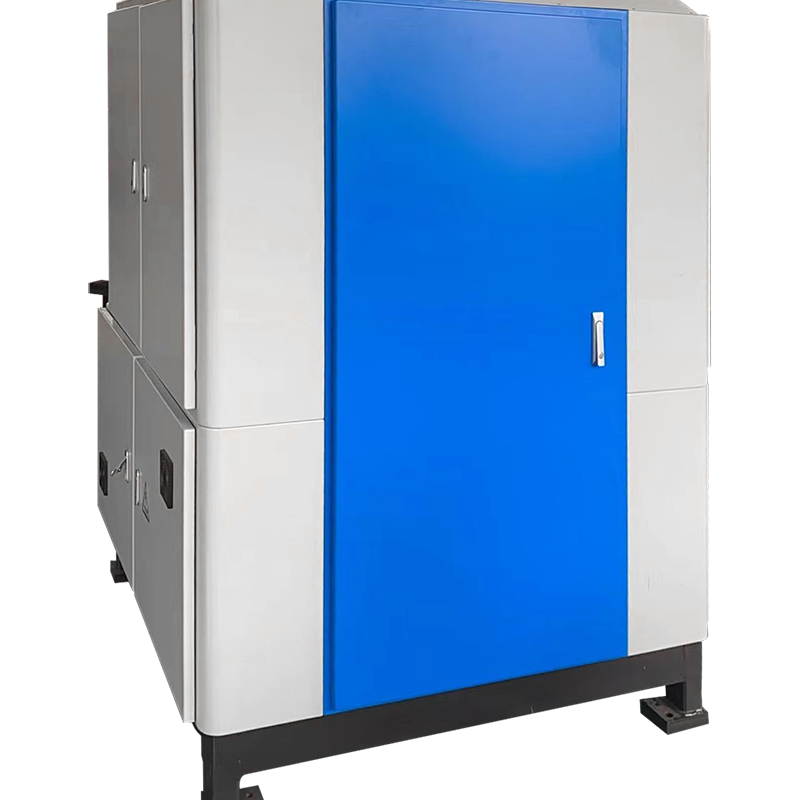

Формирование углового модуля с сдвигом сдвига

Компоненты продукта

Наша машина для формирования угла использует диапазон точных компонентов матрицы, адаптированных к радиусу наружного углу заготовки (R-hagle):

1. Верхний матрица
   взаимозаменяется, чтобы соответствовать требуемому внешнему R-углу. Операторы выбирают соответствующую контурную вставку для каждой геометрии части.

2. Нижний кубик
   также взаимозаменяемый, чтобы соответствовать R-углу. Мы также предлагаем двойные конфигурации, способные формировать два различных R-ангале за одну настройку.

3. Shear Die
   доступен в версиях с одним сдвигом и с двумя сдвигами. Двойной кубик сочетает в себе внутреннее сдвиговое лезвие с внешним сдвигом ножом: внутреннее лезвие обрабатывает детали с большими форматами с высотой с фиксированным изгибом, уменьшая репозицию части, в то время как внешний нож оптимизируется для краев из нержавеющей стали и большого радиуса. Обе конфигурации обеспечивают идентичное качество края.

4. Пластина зажима,
   предлагаемая в конструкциях с образованием рулон и сдвига. Каждая пластина должна быть заменена в соответствии с внешним R-углом детали и не является взаимозаменяемой между профилями.

   Обувшиеся (поддержка матрица)
   Модульные опор Они также изменяются, чтобы соответствовать радиусу формирования и обеспечить точное выравнивание матрицы.

Эволюция процессов формирования угловых

Наследие рабочий процесс

• Изгиб → формирование штампа → Вторичная дуговая сварка → шлифование и отделка чистки

• Каждая часть требовала четырех отдельных угловых операций.

• Типичное время цикла на часть: ≥ 20 минут (один оператор).

• Для поддержания пропускной способности фабрики часто разделили задачи среди сварщиков и финишеров, ээкризируя затраты на рабочую силу и рискуют противоречивыми качеством и визуальными дефектами.

Оптимизированный рабочий процесс

• Предварительная складка → Угловой Формирование → Интегрированная резка сдвига

• Предварительный отчет создает расклешенную профиль 'Bell Mouth ' впереди формирования углового.

• Один угловой машины затем одновременно образует внешний R-hangle и побуждает часть в одном проходе.

• Время цикла на часть: ~ 2 минуты (один оператор).

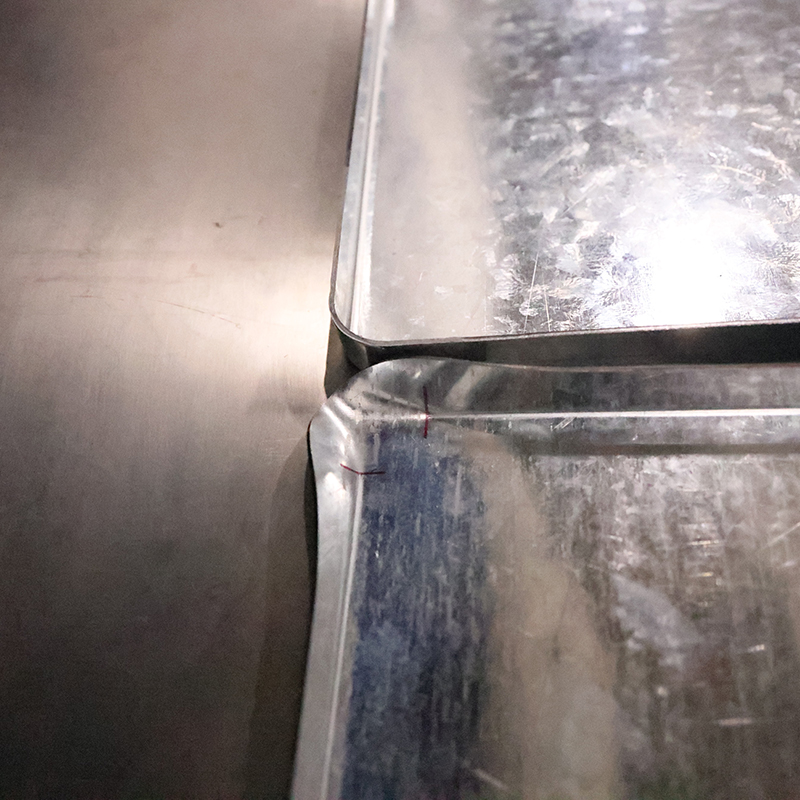

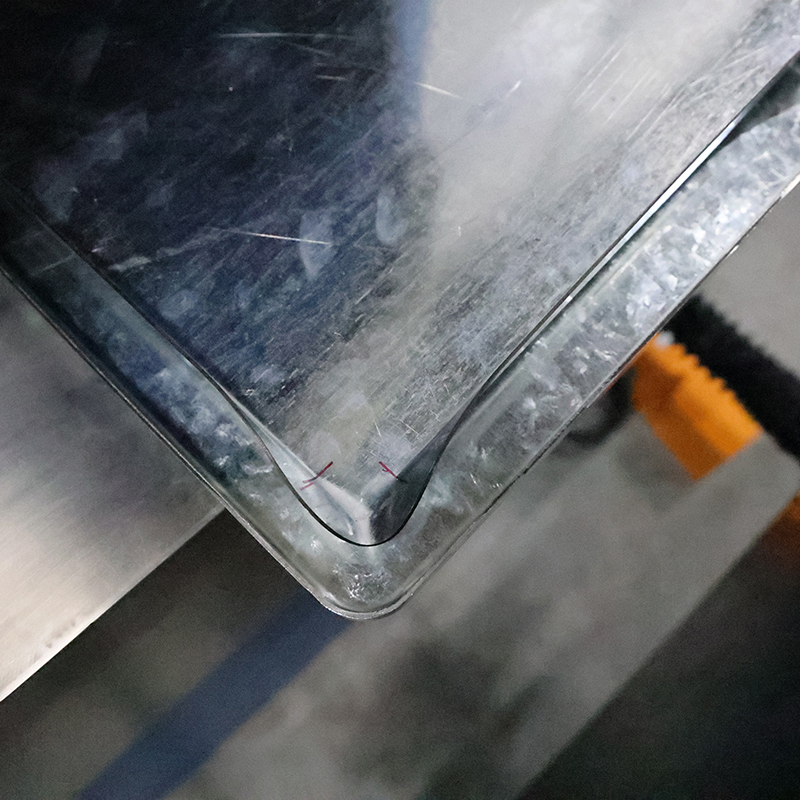

• Преимущества: резко сниженные расходы на рабочую силу, постоянная угловая геометрия и косметически превосходные края без вторичной сварки или ручной отделки.
