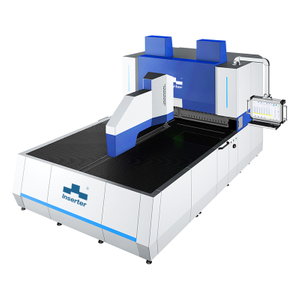

Внедрение полностью автоматического изменяемого инструмента панели Бендер
Панель Параметры Бенер
| Имя | Параметр |
| Изгибая длина | 2200 мм |
| Длина листа | 2200 мм |
| Ширина листа | 1500 мм |
| Изгибая высота | 200 мм |
| Дополнительная высота изгибающего ножа | Индивидуально |
| Минимальный размер формирования для формирования с четырьмя сторонами | 400*215 мм |
| Минимальный размер формирования для двухстороннего формирования | 215 мм |
| Самый низкий радиус дуги | 1,2 мм |
| Самая быстрая непрерывная скорость изгиба | 0,2 с/нож |
| Режим изменения инструмента | Автоматический |
| Режим кормления | Пресс -рука |
| Угол изгиба | 0-180 ° |
| Максимальная толщина изгиба (мягкая сталь) | 2 мм |
| Максимальная толщина изгиба (нержавеющая сталь) | 1,2 мм |
| Максимальная толщина изгиба (алюминиевая пластина) | 3 мм |
| Количество топоров | 18 оси стандарт + 1 ось необязательно |
| Размер оборудования | 6100*3700*2920 мм |
| Вес оборудования | 26000 кг |
Введение в систему изгиба
Он принимает режим управления шиной эфирки и поддерживает управление до 64 оси;
Поддерживает отображение функций 3D-анимации и симуляции в реальном времени;
Поддерживает визуальную коррекцию угла онлайн и обнаружение толщины пластин;
Поддерживает онлайн -мониторинг столкновений инструментов изгиба;
Поддерживает изгибые действия, такие как угол, дуга, нажатие на краю и обычая;
Поддерживает полное управление закрытым контуром на 8-пустое датчики абсолютного смещения;
Поддерживает автоматическую генерацию программ путем импорта 2D и 3D чертежей.
Основная структура и особенности панели Бендера
Оборудование в основном состоит из рамы, верхнего слайда, изгибающего устройства, верхнего нажатия и изгибающего инструмента.
1. Фрейм
Согласно результатам анализа конечных элементов кадры, сталь Q355 выбирается в качестве материала; Используется экранированная сварка углекислого газа; Обработка отпуска выполняется для устранения стресса, вызванного сваркой; тем самым обеспечивая точность, стабильность и высокую жесткость оборудования во время долгосрочной работы.
2. Слайдер
Этот компонент в основном состоит из ползунка, свинцового винта с высоким содержанием толчки, редуктора, направляющего направляющего, сервопривода и т. Д. Эффективно обеспечить точность позиционирования, быструю скорость и высокую управляемость. Смазка свинца и направляющая рельс представляет собой автоматическую смазку, чтобы обеспечить срок службы и точности свинцового винта и направляющего рельса в течение длительного времени.
3. Инструменты
Инструменты изгиба делятся на инструменты верхнего изгиба и инструменты более низкого изгиба. Специальные инструменты изгиба могут быть настроены в соответствии с различными требованиями клиента.
4. Нажапиющий блок
Чтобы соответствовать требованиям избегания при складывающих коробках, компания специально разработала гибкие, универсальные и многофункциональные инструменты изгиба с толщиной изгиба листа от 0,5 до 2 мм.
Дисплей изгибающих заготовки
