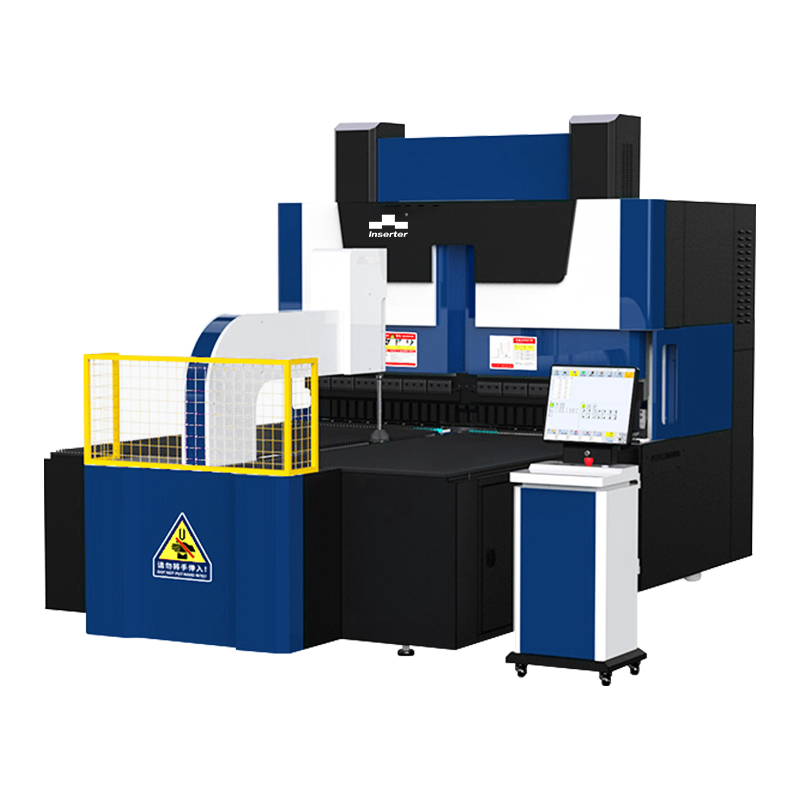

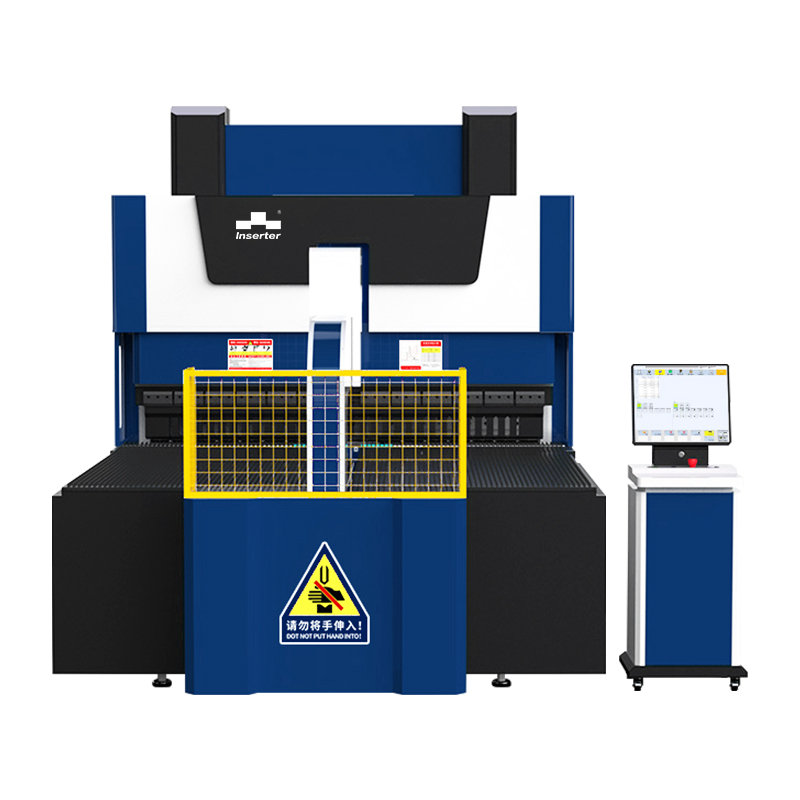

Обзор
В этом центре Бендера панели используется синхронизированное многоосевое движение и универсальный инструмент изгиба, чтобы завершить несколько краев и изгибы за один цикл. Объединяя шесть осей изгиба и восемь оси подачи/позиционирования под управлением ЧПУ, он обеспечивает до 3–5 × пропускная способность традиционных тормозов прессы, в то же время разрезая потребление энергии пополам. Идеально подходит для коробок, больших панелей и индивидуальных профилей в кабинете, HVAC, лифте и архитектурных фасадах.
Ключевые функции
Одновременное многоосевое управление
шестью осями синхронного изгиба (x1/x2, y1/y2, Z1/Z2) и восемь оси подачи/положения (U1/U3, D1/D2, C1/C3, H1/H3) расположение, вращение и изгиб в одной запрограммированной последовательности.

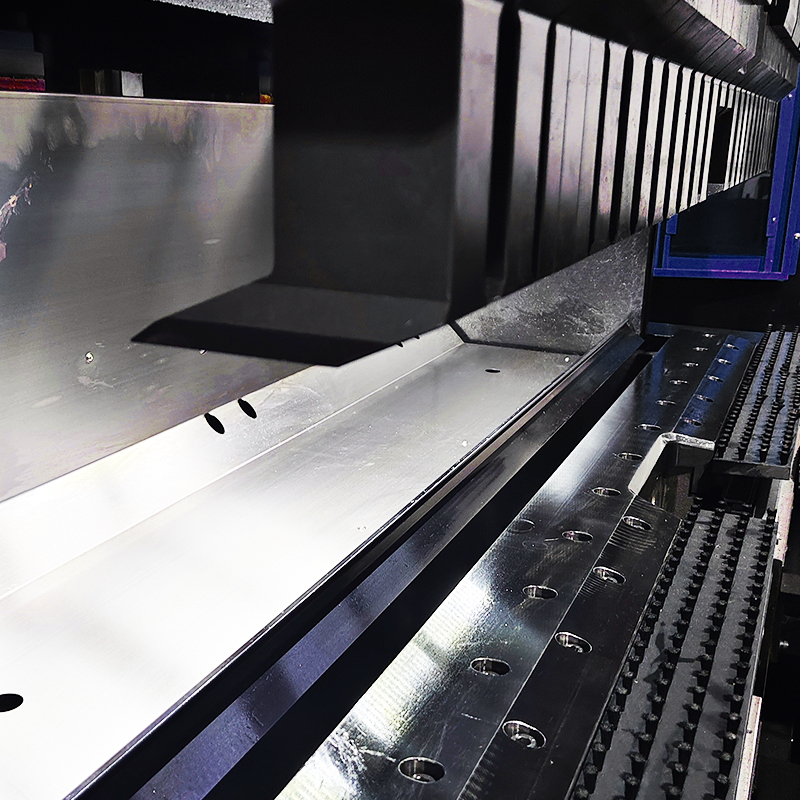

Универсальный инструмент изгиба
Один набор модульных головок удара/матрицы выполняет прямые, обратные и дуговые изгибы без изменений инструмента-создавая многоуровневые многопользовательские формирования за один проход.

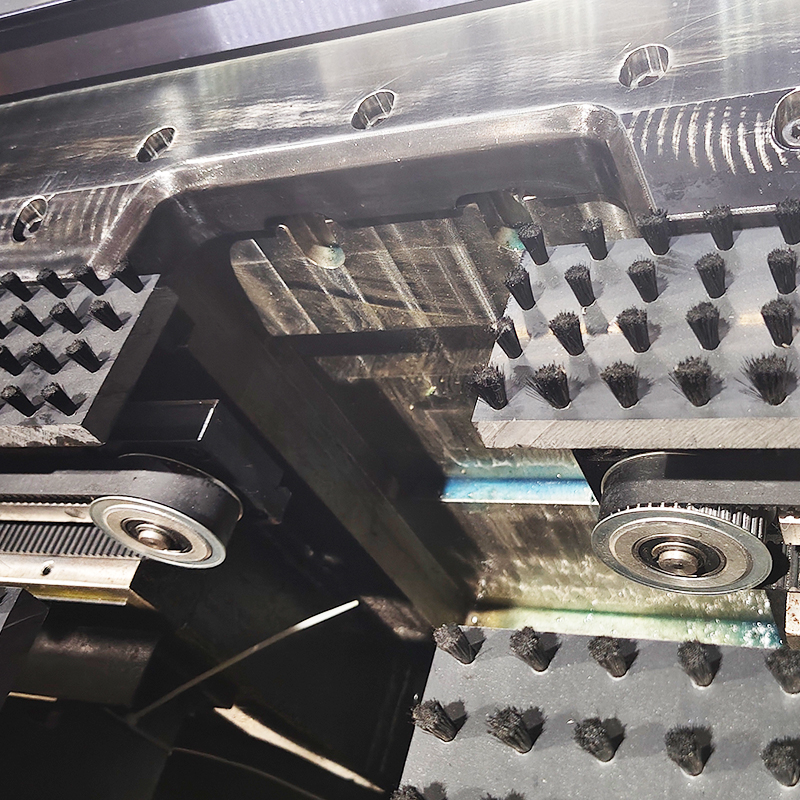

Серворегированный точный точный
сервопривод AC и шариковые винты с прямым связью обеспечивают низкую вибрацию, не содержат обратной реакции. Точность повторного позиционирования: ± 0,005 мм; Точность угла изгиба: ± 0,5 °; Точность измерения: ± 0,1 мм.

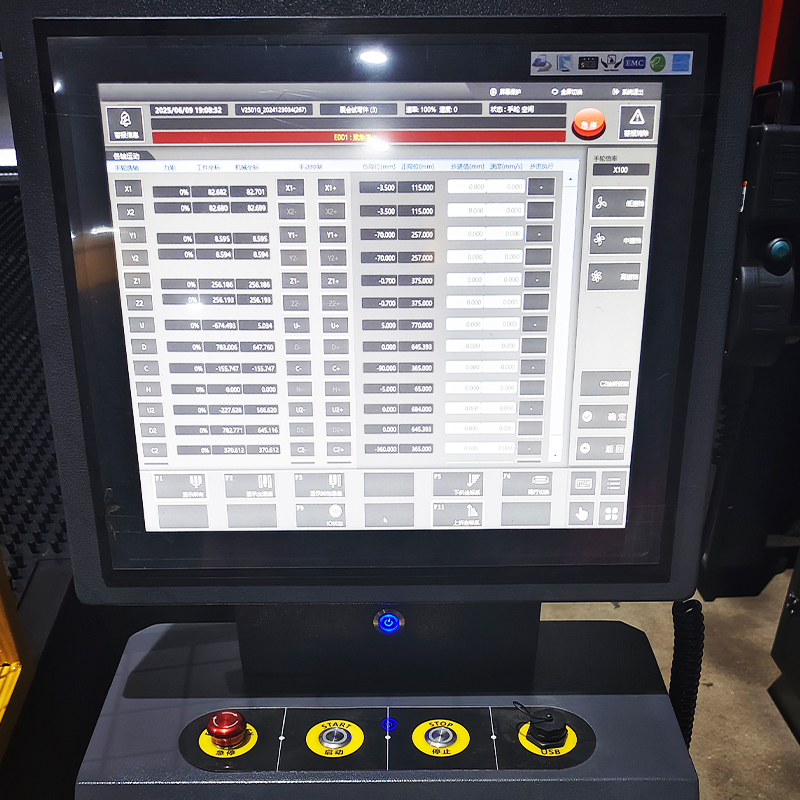

Интерфейс с ЧПУ
крупноформатный цветной сенсорный экран (поддерживает английский/китайский) с импортом DXF, двумерным программированием, экраном хранения рецептов и выбором инструментов с одним касанием.
Устойчивая строительная
стальная рама с оптимизированными Fem-оптимизированными ребрами, рельефная обработка предварительного стресса и шариковые и рельсовые сборы с высокой нагрузкой гарантируют жесткость и стабильность.

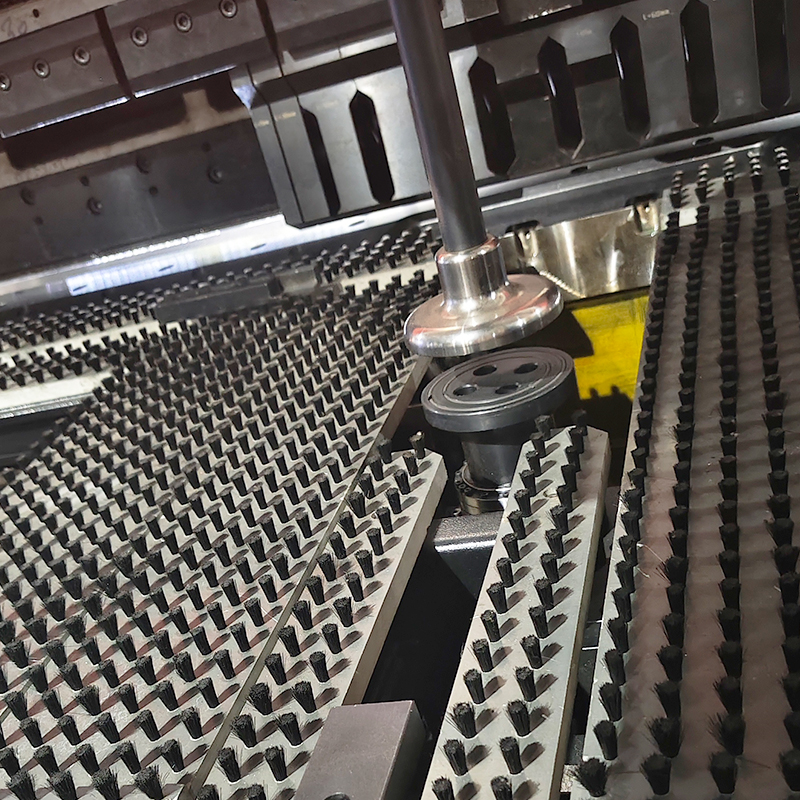

Гибкие заготовки по обработке
пневматических вакуумных зажимов защищены до 2000 мм шириной и 350 мм в высоту. Вращение оси C (± 360 °) и подъемные подъемы о оси Hing-Arm поддерживают сложную геометрию.
Безопасность и техническое обслуживание
Полностью закрытые охранники, блокировки с подковами, аварийные остановки и централизованная автоматическая смазование продлевают время безотказной работы и защиты операторов.
Технические спецификации
| Значение | параметра |
| Изгиб ширина | До 2000 мм |
| Максимальный размер панели | 1500 × 2000 мм |
| Максимальная высота изгиба | 350 мм (от стороны в сторону) / 170 мм (все вокруг) |
| Мин Размер формирования | 320 × 250 мм |
| Емкость | 2 мм мягкая сталь / 1,5 мм из нержавеющей стали / 3 мм алюминий |
| Скорость изгиба | 0,2 с за поворот |
| Оси контролируются | 14 (6 изгиб + 8 подача/вращение) |
| Управление ЧПУ | DXF Import, 2D-программирование, 64-осевая ethercat |
| Требования к мощности | 380 Vac, пик 15 кВт, Avg. 2 кВт |
| Уровень шума | ~ 60 дБ |
Приложения
Электрические шкафы и корпуса
Воздуховоды и пленки HVAC
Корпуса лифта и рельсы
Оборудование для кухни и гостеприимства
Архитектурные панели и облицовка
Автомобильные и велосипедные рамки
Почему выбирают этот центр Бендера панели?
Это сделает вас взволнованным
Для запуска этого Бендера панели требуется только один цикл, чтобы завершить все необходимые изгибы. С Universal Dies вы можете сэкономить время, меняющиеся умирания, и тот же кадр может обрабатывать от небольшого радиуса до широкого фланца за несколько секунд.
Благодаря сервоприводной оси и предельной функции, эти функции обеспечивают согласованность точности изгиба, чтобы каждый изгиб был заблокирован в одном и том же положении. Когда вам нужно согнуть сложную форму, просто импортируйте файл DXF, отрегулируйте несколько настроек на сенсорном экране, и панель будет сразу же работать.
Для производителей, которым нужно делать длинные панели, глубокие коробки и угловые кронштейны, эта машина может справиться с ними всеми. Вакуумный зажим стабилизирует все части, а ось C с помощью качающейся руки может исправить негабаритные заготовки непосредственно в область изгиба.
